Come funziona il sistema di raffreddamento di una macchina da taglio laser?

Come fornitore di macchine per il taglio laser, spesso mi viene chiesto del sistema di raffreddamento di questi dispositivi ad alta tecnologia. Il sistema di raffreddamento è un componente cruciale di una macchina per il taglio laser e comprenderne il funzionamento è essenziale per chiunque sia interessato a queste macchine, che tu sia un potenziale acquirente o un utente esistente che desidera ottimizzare le prestazioni.

L'importanza del raffreddamento nelle macchine da taglio laser

Le macchine da taglio laser generano una notevole quantità di calore durante il funzionamento. La sorgente laser, che costituisce il cuore della macchina, produce un potente fascio di luce attraverso un processo che prevede la conversione dell'energia elettrica. Questa conversione non è efficiente al 100% e una parte sostanziale dell'energia viene dissipata sotto forma di calore. Se questo calore non viene rimosso efficacemente, può causare diversi problemi.

Il calore eccessivo può causare stress termico sui componenti del laser, con conseguente usura prematura. Inoltre, il raggio laser può diventare instabile, con conseguente scarsa qualità di taglio. In casi estremi, il surriscaldamento può causare addirittura danni permanenti alla sorgente laser, rendendo la macchina inutilizzabile. Pertanto, è necessario un sistema di raffreddamento affidabile per mantenere la stabilità e la longevità della macchina da taglio laser.

Tipi di sistemi di raffreddamento nelle macchine da taglio laser

Esistono principalmente due tipi di sistemi di raffreddamento utilizzati nelle macchine da taglio laser: sistemi di raffreddamento ad aria e sistemi di raffreddamento ad acqua.

Sistemi di raffreddamento ad aria

I sistemi di raffreddamento ad aria sono relativamente semplici ed economici. Funzionano utilizzando ventilatori per soffiare aria sui componenti che generano calore della macchina da taglio laser. L'aria in movimento assorbe il calore e lo allontana dalla macchina.

Uno dei principali vantaggi dei sistemi di raffreddamento ad aria è la loro semplicità. Hanno meno componenti rispetto ai sistemi di raffreddamento ad acqua, il che significa che ci sono meno parti che possono guastarsi. Sono inoltre più adatti per macchine da taglio laser di piccole dimensioni con requisiti di potenza inferiori. Ad esempio, alcuni sistemi di taglio laser desktop entry-level utilizzano spesso sistemi di raffreddamento ad aria perché sono compatti e non generano tanto calore quanto le macchine industriali più grandi.

Tuttavia, i sistemi di raffreddamento ad aria hanno i loro limiti. Non sono efficienti quanto i sistemi di raffreddamento ad acqua nel rimuovere grandi quantità di calore. All'aumentare della potenza della macchina per il taglio laser, aumenta anche il calore generato e il raffreddamento ad aria potrebbe non essere sufficiente per mantenere i componenti a una temperatura ottimale.

Sistemi di raffreddamento ad acqua

I sistemi di raffreddamento ad acqua sono il metodo di raffreddamento più comunemente utilizzato nelle macchine da taglio laser industriali. Sono più efficienti nel rimuovere il calore rispetto ai sistemi di raffreddamento ad aria.

Un tipico sistema di raffreddamento ad acqua è costituito da un serbatoio d'acqua, una pompa, uno scambiatore di calore e una serie di tubi che fanno circolare l'acqua attraverso la macchina di taglio laser. La pompa aspira l'acqua dal serbatoio e la fa circolare attraverso i componenti della macchina che generano calore, come il tubo laser e l'alimentatore. Mentre l'acqua passa attraverso questi componenti, assorbe il calore.

L'acqua riscaldata fluisce quindi nello scambiatore di calore. Lo scambiatore di calore è un dispositivo che trasferisce il calore dall'acqua all'aria circostante o ad un altro mezzo di raffreddamento. Esistono diversi tipi di scambiatori di calore, come scambiatori di calore raffreddati ad aria e scambiatori di calore raffreddati ad acqua. In uno scambiatore di calore raffreddato ad aria, i ventilatori soffiano aria sulle serpentine dello scambiatore di calore, che contengono l'acqua calda. L'aria assorbe il calore dall'acqua, raffreddandola. In uno scambiatore di calore raffreddato ad acqua, un altro flusso di acqua fredda viene utilizzato per raffreddare l'acqua calda proveniente dalla macchina di taglio laser.

Una volta raffreddata, l’acqua ritorna nel serbatoio e il ciclo si ripete. I sistemi di raffreddamento ad acqua possono essere ulteriormente classificati in sistemi a circuito chiuso e a circuito aperto. In un sistema a circuito chiuso l'acqua viene ricircolata continuamente all'interno del sistema e non vi è alcun contatto diretto con l'ambiente esterno. Ciò aiuta a prevenire la contaminazione dell'acqua e garantisce prestazioni di raffreddamento più stabili. In un sistema a circuito aperto, l'acqua viene prelevata da una fonte esterna, come una linea di alimentazione idrica, e viene scaricata dopo l'uso. I sistemi a circuito aperto sono meno comuni nelle macchine da taglio laser perché richiedono una fornitura costante di acqua pulita e possono essere dispendiosi.

Il funzionamento di un sistema di raffreddamento ad acqua in dettaglio

Diamo uno sguardo più da vicino al funzionamento del sistema di raffreddamento ad acqua in una macchina da taglio laser.

Circolazione dell'acqua

Il processo di circolazione dell'acqua inizia con la pompa. La pompa crea una differenza di pressione che costringe l'acqua a fluire attraverso i tubi e nei componenti che generano calore. L'acqua viene indirizzata con attenzione verso le aree in cui viene generato più calore, come il tubo del laser. Il tubo laser è un componente critico della macchina da taglio laser e il mantenimento della sua temperatura entro un intervallo ristretto è essenziale per ottenere prestazioni ottimali. L'acqua assorbe il calore del tubo laser, evitandone il surriscaldamento.

Scambio termico

Dopo che l'acqua ha assorbito il calore dal tubo laser e da altri componenti, scorre nello scambiatore di calore. Come accennato in precedenza, lo scambiatore di calore è responsabile della rimozione del calore dall’acqua. In uno scambiatore di calore raffreddato ad aria i ventilatori svolgono un ruolo cruciale. Aumentano il flusso d'aria sulle serpentine dello scambiatore di calore, migliorando il processo di trasferimento del calore. Il calore dell'acqua viene trasferito all'aria e l'acqua raffreddata ritorna quindi al serbatoio.

Controllo della temperatura

Per garantire il corretto funzionamento del sistema di raffreddamento, i sensori di temperatura sono installati in vari punti del sistema. Questi sensori monitorano la temperatura dell'acqua e dei componenti da raffreddare. Se la temperatura supera un determinato setpoint, il sistema di controllo può intraprendere azioni correttive. Ad esempio, può aumentare la velocità della pompa per aumentare la portata dell'acqua o aumentare la velocità delle ventole nello scambiatore di calore per migliorare la dissipazione del calore.

Il ruolo del sistema di raffreddamento in diversi modelli di macchine da taglio laser

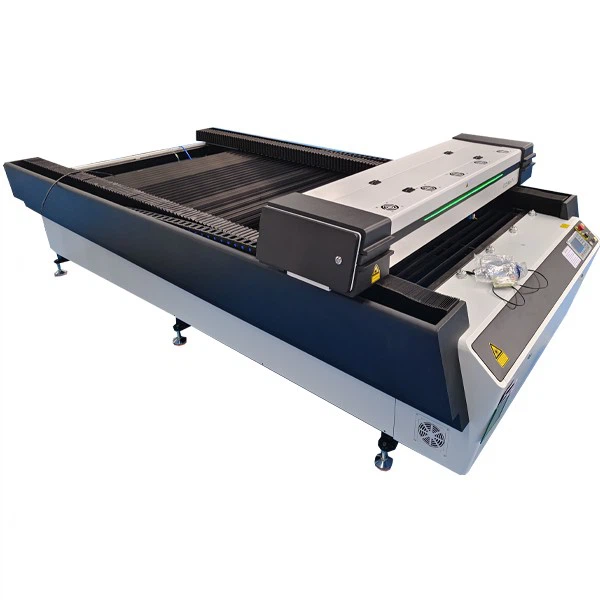

Diversi modelli di macchine da taglio laser hanno requisiti di raffreddamento diversi. Ad esempio, ilMacchina da taglio laser CO2 modello 1325è una popolare macchina di livello industriale. Ha una sorgente laser di potenza relativamente elevata, il che significa che genera una quantità significativa di calore durante il funzionamento.

Questo modello utilizza in genere un sistema di raffreddamento ad acqua per garantire un'efficiente rimozione del calore. Il sistema di raffreddamento è progettato per gestire il carico termico specifico della macchina da taglio laser CO2 modello 1325. Dispone di un serbatoio d'acqua di grande capacità e di una pompa ad alte prestazioni per garantire un flusso d'acqua continuo e stabile. Anche lo scambiatore di calore è adeguatamente dimensionato per gestire la quantità di calore generata dalla macchina.

Manutenzione del sistema di raffreddamento

Una corretta manutenzione del sistema di raffreddamento è essenziale per garantire le prestazioni a lungo termine della macchina da taglio laser. Per i sistemi di raffreddamento ad aria è necessaria una pulizia regolare delle ventole per rimuovere polvere e detriti che possono accumularsi sulle pale delle ventole e ridurne l'efficienza.

Per i sistemi di raffreddamento ad acqua sono necessarie diverse attività di manutenzione. L'acqua nel serbatoio deve essere cambiata regolarmente per prevenire la crescita di alghe e batteri. Anche la qualità dell’acqua deve essere monitorata per garantire che non contenga impurità che possano causare corrosione o intasamenti nelle tubazioni. Lo scambiatore di calore deve essere ispezionato periodicamente per eventuali segni di danneggiamento o intasamento.

Conclusione

Il sistema di raffreddamento di una macchina per il taglio laser è una parte vitale del suo funzionamento complessivo. Che si tratti di un sistema di raffreddamento ad aria per macchine di piccola scala o di un sistema di raffreddamento ad acqua per macchine di livello industriale, la sua funzione principale è quella di rimuovere il calore generato durante il taglio laser. Comprendere il funzionamento del sistema di raffreddamento può aiutare gli utenti a prendere decisioni informate al momento dell'acquisto di una macchina per il taglio laser e può anche aiutare a mantenere le prestazioni della macchina nel tempo.

Se sei interessato a saperne di più sulle nostre macchine da taglio laser e sui loro sistemi di raffreddamento, o se stai valutando un acquisto, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto a rispondere alle tue domande e guidarti attraverso il processo di approvvigionamento.
